Konstruktionsvorschlag

Geschossdecke - Neubau

Schall-, Wärme- und Trittschalldämmung

Bauteile Baudicke
in mm		 stat. WLZ λs
in W/mK		 dyn. WLZ λd
in mm²/s		 stat. WärmeDG ks
in W/Km²		 dyn. WärmeDG kd
in m/h
Hobeldielen / Parkett 27 0,14 0,4 5,2 16,5
Verlegeplatten OSB /
HWF-Platte		 min. 19 0,06 0,2 3,2 11,1
Hanf-Lehm-Schallschüttung LLS 200 38 0,06 0,4 1,5 8,8
Leichtlehmschüttung LLS 200 40-100 0,06 0,4 0.6 3,5
Betondecke zB. 150 2,10 1,9 14,0 12,4
Bauteile Baudicke
in mm		 c/kJ/kgK Rohdichte
in kg/m³		 sd = µ*d wirksame Masse
in kg/m²
Hobeldielen / Parkett 27 2,1 300 0,14 8,1
Verlegeplatten OSB /
HWF-Platte		 min. 19 2,1 270 0,10 5,1
Hanf-Lehm-Schallschüttung LLS 200 38 1,7 200 0,08 8,0
Leichtlehmschüttung LLS 200 40-100 1,7 200 0,20 20,0
Betondecke zB. 150 0,9 2500 15,00 375,0

Ausschreibungsbeispiel


001 .......... m²

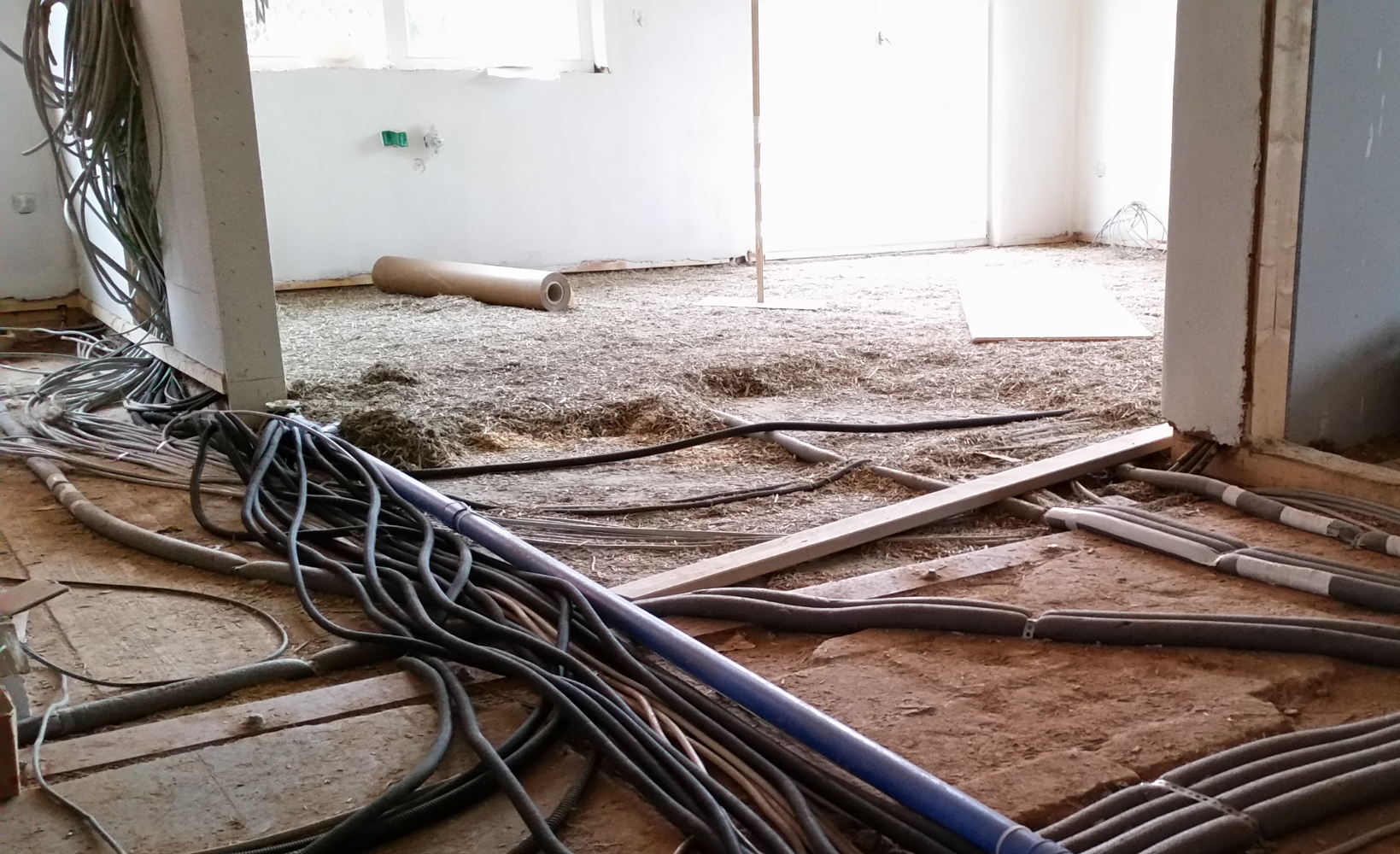

    - Hanf-Lehm-Schallschüttung LLS 200 liefern,
      druckstabil verdichten und nivilieren
    - nur bei Dämmstärken >120:
      - LLS 200 bis maximal 8 cm Schütthöhe verteilen und
        grob nivilieren, ggf. mit einer Harke oder einem Rechen.
      - mit einem Handstampfer die Oberfläche rütteln und dabei
        verdichten.
      - Die gesamte Fläche rütteln, sodass sich alle Späne der
        LLS 200 legen und keine Brücken durch die Späne mehr
        erhalten bleiben.
      - Dämmhöhe nach Verdichtung ca. 7cm.
      - LLS 200 bis zur gewünschten Schütthöhe abzgl.
        Höhe der Lagerhölzer + 1 cm verteilen und grob nivilieren.
      - mit einem Handstampfer die Oberfläche rütteln und dabei
        verdichten.
      - Die gesamte Fläche rütteln, sodass sich alle Späne der
        LLS 200 legen und keine Brücken durch die Späne mehr
        erhalten bleiben.

      Dämmhöhe abzüglich Höhe der Lagerhölzer .......... mm


002 .......... m²

    - Lagerhölzer nivillieren, fixieren und mit LLS 200 auffüllen
      - Lagerhölzer auf druckstabiler LLS 200 nivilieren
        und durch Querlatten fixieren.
      - LLS 200 zwischen den Lagerholzer verteilen und an der
        Oberkante der Lagerhölzer nivilieren.
        Auf keinen Fall unterständig arbeiten.

      Leisten, Nadelholz, Güteklasse ..........
      Verlegeabstände                .......... mm


003 .......... m²

    - Druckverteilende Verlegeplatte liefern, auf Stoß verlegen
      und an Lagerhölzern fixieren.
      - Zuvor werden die fixierten Querlatten entfern.

      Verlegeplatte ..........

      Anschließend einen Fußbodenaufbau nach Wunsch des Bauherren:
      Fußbodenverlegeplatten, Dielen, Parkett etc.

Alternativer Estrichaufbau

Bauteile Baudicke
in mm		 stat. WLZ λs
in W/mK		 dyn. WLZ λd
in mm²/s		 stat. WärmeDG ks
in W/Km²		 dyn. WärmeDG kd
in m/h
Estrich 70 2,10 1,87 27,6 24,6
Hanf-Lehm-Schallschüttung LLS 200 40-100 0,06 0,4 0.4 2,5
Hanf - Dämmstreifen 38 0,05 - - -
Betondecke zB. 150 2,10 1,9 14,0 12,4
Bauteile Baudicke
in mm		 c/kJ/kgK Rohdichte
in kg/m³		 sd = µ*d wirksame Masse
in kg/m²
Estrich 27 0,9 2500 7,6 190,0
Hanf-Lehm-Schallschüttung LLS 200 40-100 1,7 200 0,3 28,0
Hanf - Dämmstreifen 38 2,2 150 - -
diBetondecke zB. 150 1,0 2500 15,0 375,0

Auschreibungsbeispiel


001 .......... m²

    - Hanf-Lehm-Schallschüttung LLS 200 liefern,
      druckstabil verdichten und nivilieren
    - nur bei Dämmstärken >120:
      - LLS 200 bis maximal 8 cm Schütthöhe verteilen und
        grob nivilieren, ggf. mit einer Harke oder einem Rechen.
      - mit einem Handstampfer die Oberfläche rütteln und dabei
        verdichten.
      - Die gesamte Fläche rütteln, sodass sich alle Späne der
        LLS 200 legen und keine Brücken durch die Späne mehr
        erhalten bleiben.
      - Dämmhöhe nach Verdichtung ca. 7cm.
      - LLS 200 bis zur gewünschten Schütthöhe abzgl.
        Höhe der Lagerhölzer + 1 cm verteilen und grob nivilieren.
      - mit einem Handstampfer die Oberfläche rütteln und dabei
        verdichten.
      - Die gesamte Fläche rütteln, sodass sich alle Späne der
        LLS 200 legen und keine Brücken durch die Späne mehr
        erhalten bleiben.

      Dämmhöhe abzüglich Höhe der Lagerhölzer .......... mm


002 .......... lfm.

    - Hanf-Dämmstreifen HDS 3 mm liefern und umlaufend
      am Wandsockel fixieren.
    - in Folge ggf. eine Trennschicht liefern und verlegen

      .......... m²


003 .......... m².

    - Estrich (erdfeucht) auf die verdichtete
      Hanf-Lehm-Dämmschüttung ausbringen.
    - Der Verbund zum Wandsockel ist stets durch die
      Hanf-Dämmstreifen zu trennen.

  Ausschreibungstext gemäß Mauerhandwerk ...

Erfahrungswerte für Handwerksbetriebe

Beispiel-Kalkulation 20 qm mit 14 cm Dämmstärke: ca. 3 Stunden
Sie benötigen für 20 qm x 14,7 cm Einbauhöhe ca. 30 Sack = 3 cbm
nach Last-Verdichtung: 14 cm Bauhöhe

  • 15 Sack LLS-200 mit Harke oder Rechen verteilen
  • mit LLS-Schwinger 1 und 2 verdichten; Randbereich besonders!
  • gesteigert sorgfälig in den Ecken
  • Lagerhölzer auf 7 mm über der End-Bauhöhe nivellieren und arretieren
  • 15 Sack LLS-200 mit Harke oder Rechen verteilen
  • mit LLS-Schwinger 1 und 2 verdichten; Randbereich besonders!
  • gesteigert sorgfälig in den Ecken
  • auf Lagerhölzern abziehen
